一、 某銀行分行大樓目前備用電源情況
該分行位于華東某省省會，分行大樓具備一臺500KW的柴油發電機組作為備用電源，位于地下室負一層柴油發電機房內。主要作為園區保安電源：為消防和應急照明使用。
二、 該分行大樓用電分布情況
三、 備用電源實施方案
根據IDC機房用電和業務大廳用電需求，采用兩臺500KW的柴油發電機組并機使用。柴油發電機組并機輸出后只針對IDC機房設備和業務大廳供電。
1、機組擺放：

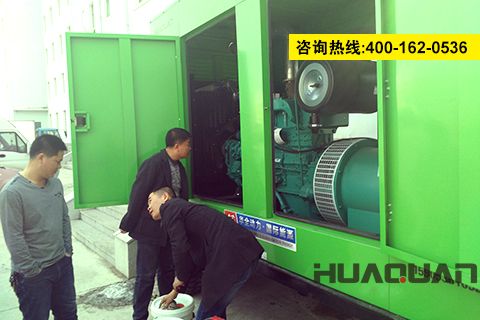

由于地下室沒有房間放置柴油發電機組，由此采用靜音型柴油發電機組。使用此種發電機組不用修建柴油發電機房。靜音型柴油發電機組放置于地下室停車場內，單臺機組占用 1個停車位置，兩臺機組共占用2個停車位。靜音型柴油發電機組并機柜放置于靜音型柴油發電機組旁，并機柜采用橋架母聯，橋架直接接入配電房與市電切換。
2、柴油發電機組降噪：
靜音型柴油發電機組外側采用防雨靜音罩對發電機組噪音進行處理，保證發電機組噪音在1米處小于70分貝。
3、 柴油發電機組油箱：
靜音型柴油發電機組使用底座式儲油箱，容量為700升，保證單臺機組8小時用油。
4、 并機控制柜：

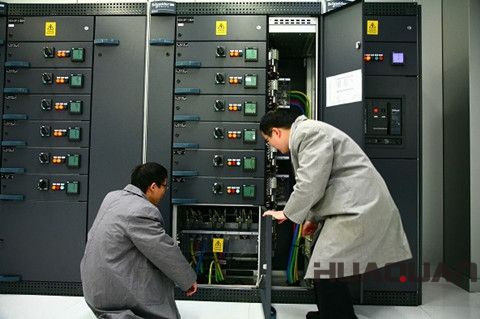

5、 切換開關柜：
由于柴油發電機組針對營業用電和IDC機房用電，為保護負載以及市電、發電之間切換的有效性，備用電源與市電之間采用末端切換方式，即在營業用電配電柜和IDC機房配電柜旁設置切換開關柜。
6、 電力電纜及橋架：
備用電源與負載之間由于采用末端切換方式，發電機組并機輸出后必須新增電力電纜分別至營業用電配電柜和IDC機房配電柜。電力電纜通過強電井道直接與負載端切換開關柜連接。
7、 排煙管道及保溫：
由于柴油發電機組位于地下室負一層，排煙不能直接排到地下室內。所以采用與原地下室柴油發電機組的排煙井道排煙。排煙管道裸露部分由保溫材料包裹，防止人員燙傷。
四、備用電源配電系統設置
由于樓層電壓為380V，市電與發電之間采用末端切換的方式。即在樓層處設置自動切換開關柜，發電出線側設置饋線柜，柴油發電機組并機后直接向樓層切換開關柜供電。柴油發電機組市電信號采樣建立在樓層配電柜內，提高市電采樣的有效性。
綜上所述，備用電源回路建立兩臺并機柜，一臺饋線柜（柜內建立5條饋線回路：8樓機房一路，3樓UPS一路，低壓配電室一路，兩路作為備用），目前建立三個切換開關柜，分別位于8樓機房，低壓配電室和三樓監控。
